在室內設計圖中，天花板圖（Ceiling Plan）是不可或缺的一環，英文縮寫是「CH」，意即由樓地板完成面起算至天花板完成面的高度。
天花板的高度規劃，關鍵第一步的考量因素：樑的高度與位置。

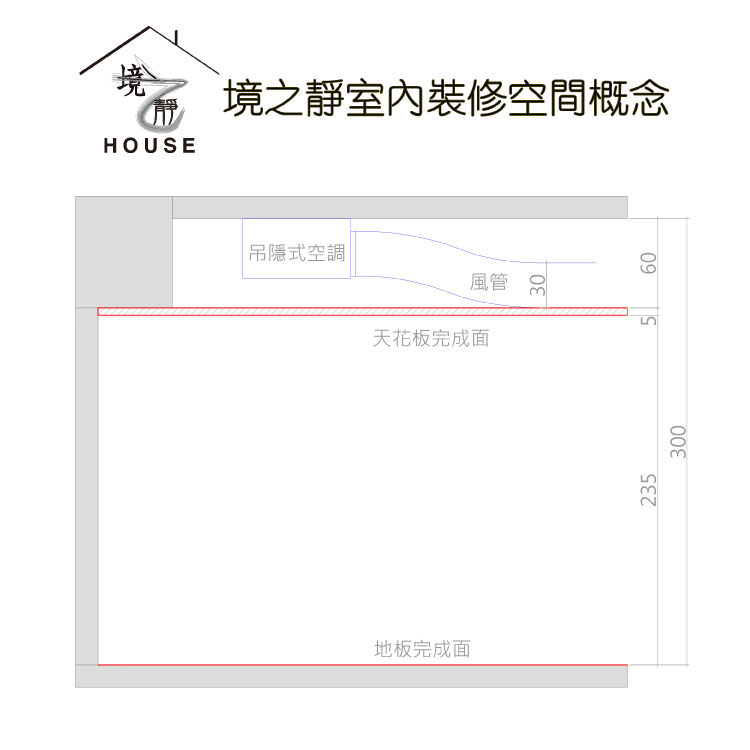

＜情境一＞：樑在房屋的周邊
假設你在客廳安裝吊隱式空調，樑位在空間的周邊，此時冷氣風管不需要跨越樑底走管，就可以達到送風的功能。
樓板高度：300 cm
樑高：60 cm
天花板封板厚度：5 cm（概抓角材與矽酸鈣板）
樑下淨高 = 300 – 60 – 5 = 235 cm
因為風管不需繞過樑底，可以保留較高的天花高度，空間感會比較寬敞。

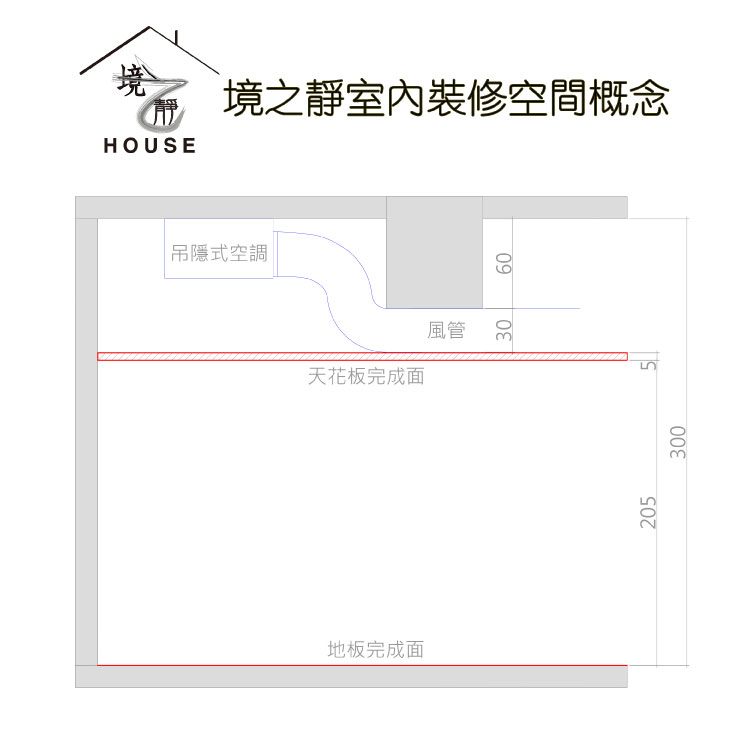

＜情境二＞：樑在房屋的中間
同樣是安裝吊隱式空調，但樑位在空間的中間，風管就必須跨越樑底來配置，才能順利將風送至各個空間。
樓板高度：300 cm
樑高：60 cm
風管管徑：假設為 12 吋（約 30 cm）
天花板封板厚度：５cm（概抓角材與矽酸鈣板）
樑下淨高 = 300 – 60 – 30 – 5 = 205 cm
這種情況下，天花板為了包覆風管而降低天花高度，使得整體空間壓迫感明顯上升。
為了彌補現場的不可逆因素，設計師常會運用「立體天花」的設計手法，透過高低差來提拉視覺感，創造出更豐富的空間層次；此外，天花板圖是由上往下的「俯視圖」，因此天花板造型設計中的圓弧立體面會以直線及虛線在圖紙上表示，再搭配「立面圖」來輔助說明，能更精確的表達圓弧的曲度與距離，讓施工人員有更明確的依據。
最後，規劃天花板的設計時，除了藝術美觀，也需要考慮到後續的維護便利性，隱藏在天花板內的管線、機器設備、灑水頭、電線等…都需要預留維修孔，確保未來檢修的安全與方便性。
