設計住宅，是一個立體空間的畫作，他有非常多的限制，這些限制來自於原始的屋況，而現況圖就是室內設計的底稿，一切設計都源由現況圖開始。
CH=天花板到地面的高度
BH=樑下到地面的高度，也有人會用UB表示
樑下的高度和天花板的高度，最直接的影響：天花板設計

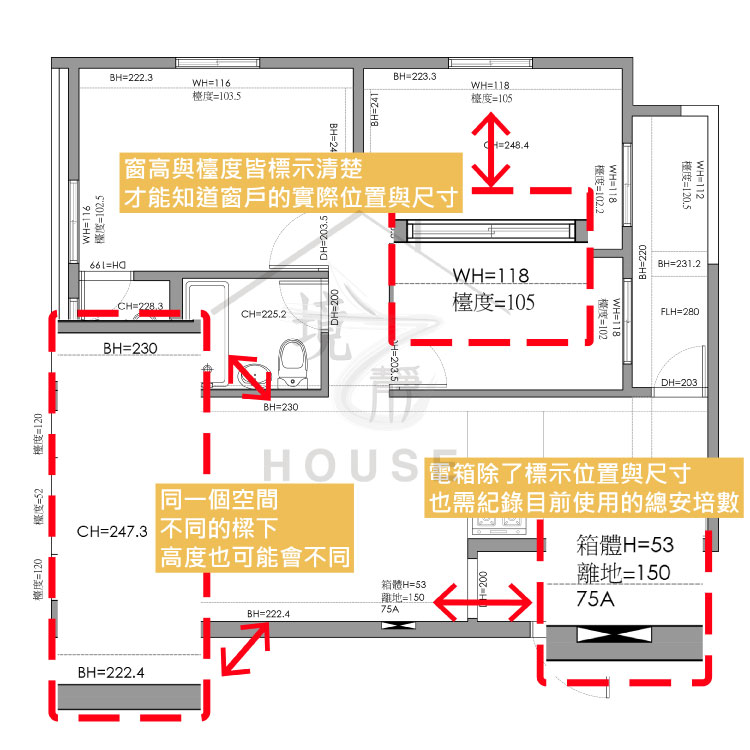

以這間住宅為案例，CH=247.3，靠近臥室方向的BH=230、緊鄰外牆的BH=222.4
如果採取平釘天花板進行裝修，雖然看起來簡潔俐落，能將客廳的樑、水電管線、空調管線、消防管線…全部遮蔽起來，但因為緊鄰外牆最低的樑是222.4cm，再扣除角料與板材的厚度約5cm，完成面僅剩222.4-5=217.4
過低的天花板高度會讓人感到壓迫和不舒服，建議採用其他的天花設計進行裝修，例：包樑天花板、造型天花設計…
反過來說，裝修房子時，天花若能盡量挑高，就能使空間看起來寬敞、明亮、減少壓迫，若現場的樓層淨高僅220cm，卻希望房子能挑高2.4米（240cm），這樣就太不符合現實狀況了；放大空間的方式，除了拉高天花板，也能利用反射、比例設計等方式，讓視覺空間得到提升。
DH=門的高度
WH=窗戶的高度
檯度=窗台高，地面到窗戶下緣的高度
檯度的標示不能忽略，在設計時往往能起到很好的作用；假設一張70公分高的書桌面窗，正前方想做書櫃，窗戶檯度僅90公分，這樣的設置相對較不合宜，下雨容易潑進來弄濕書櫃，關窗的時候也不順手，更改設計將書櫃移到側邊，簡便性大幅提升
電箱的總安培數
標記電箱的總安培數在圖面上，設計規劃時，一併將是否加大電箱考慮進去。
居住在一個安全的環境，是住宅的第一考量，電箱內的安培數標示，代表可以使用的最大安全流量，過載會有安全上的疑慮，小則跳電，大則導致電線走火；75A=電箱總安培數75，50A=電箱總安培數75，以此類推…
弱電箱的位置與尺寸
有些住家的弱電箱是在屋內，有些則是在公設樓梯間，再由外牽引入內；如果是在屋內，弱電箱的位置通常設立在玄關附近低處，主要是集中管理電話線、網路線、電視線等弱電系統…使用的機率低，但不能用的時候會很麻煩，比如網路突然斷線需要整修…。
記錄弱電箱的位置與尺寸，未來設計櫃體時，可以避開，或是設置活動隱藏櫃門，美化的同時也能夠保持功能性使用。
補充說明：在未進行拆除前，只能以現有的屋況進行丈量並繪製現況圖，在舊有裝潢的包覆下，有些東西肉眼看不見，直到拆除後二次複量，數據的準確性才會提高；所以未拆除前，只能利用推敲的方式進行，依據過往的經驗累積達到專業養成。
