製圖的原理是為了裝修進行溝通：和業主的溝通、和工班的溝通、和廠商的溝通
把你要做的東西，圖面標示出來：角度、尺寸、位置、距離、高度、形狀、材料、方向、顏色…
將抽象的東西具體化，確認彼此的意見達成協議
讓施作的人方便執行，減少落差
看懂設計圖說不迷茫，掌握大方向，溝通無障礙，雛形的藍圖在內心，裝修的過程會安心。
設計圖最重要的標示
１.比例尺的標示
沒有比例尺，就沒有辦法得知正確的尺寸，從設計製圖到裝修工程進行，最重要的就是尺寸

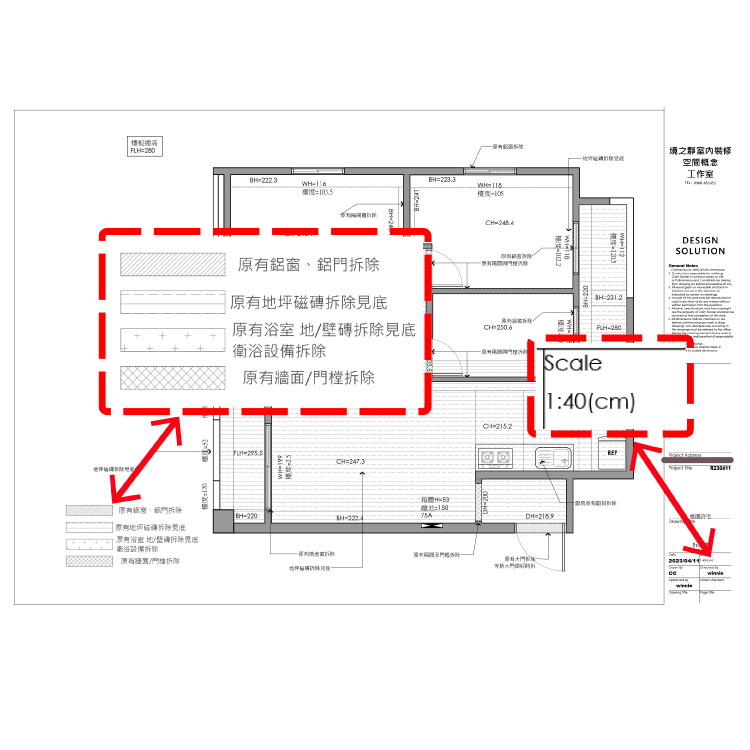

以這張拆除圖為例，部分拆除的牆面「從這裡到那裡」，所以，到底是要拆多少？是要拆１００公分，還是要拆３００公分？
每個案場圖紙的縮放大小不一，比例尺的標示很重要，標示１：４０，即每１公分代表４０公分，以此類推
2.圖例的標示
沒有圖例，就沒有辦法知道圖面的含意。
同樣以這張拆除圖為例，要拆除哪些部位、拆除到哪種程度，都會用不同的圖例標示在圖紙上面，相互對照後，就能清楚明白了。
圖例就像圖面的使用說明書，每張圖面都會有自己的說明書。
再舉一個例子，以燈具圖來說，家裡在客廳裝軌道燈、廚房裝崁燈、臥室裝氣氛間照，在圖紙上密密麻麻的寫上各種燈，肯定眼花撩亂，所以不同的燈也會有不同的圖示，只要對照圖例，就能輕易辨別。
設計圖說，是裝修進行溝通的工具，一份完整的設計圖說，包含以下會出現的圖紙：
現況圖 / 平面配置圖 / 拆除圖 / 隔間尺寸圖 / 水電圖
天花板圖 / 空調配置圖 / 天花燈具配置圖 / 天花燈具迴路圖
立面索引圖 / 立面系統圖 / 磁磚計劃圖 / 大樣細部圖
每一張圖紙，依據用途的不同，給不同的工班使用
一份完整的設計圖說，會出現各種類別的圖紙，會依據每個人的裝修程度，最後拿到的圖紙種類而有不同。
白話一點來說，假設保留現有的磁磚維持不動，那就不會有磁磚計畫圖；假設家裡不動隔間，那就不會有隔間尺寸圖… …
圖紙的需求，取決於『你做了什麼』，不是圖紙越多越好，
圖紙的呈現，是來自於『空間，設計了多少的東西』！
